ABB ACS580傳動裝置檢修實例

行業應用：冶金

傳動型號：ACS580-04-585A-4

1.故障現象：變頻器在運行中，停機報故障3130（直流母線電壓波動故障）

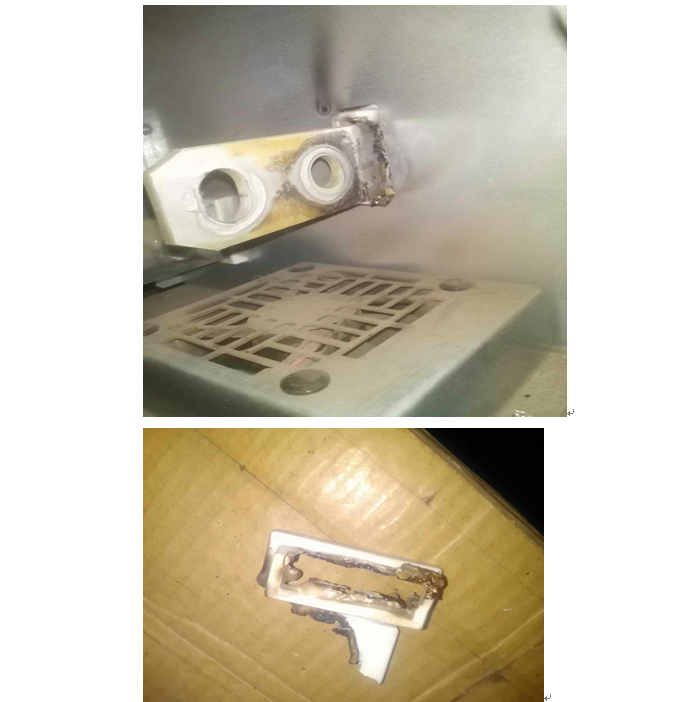

2.檢修過程：到現場看到變頻器已經斷開電源，檢查變頻器的進線空開沒有看到異?，F象。到變頻器進線端子的母排連接也沒有松動現象。仔細觀察發現變頻器中相連接端子有燒黑痕跡，端子上的絕緣套也已經被融化。說明這里肯定經歷過長期過熱過程。

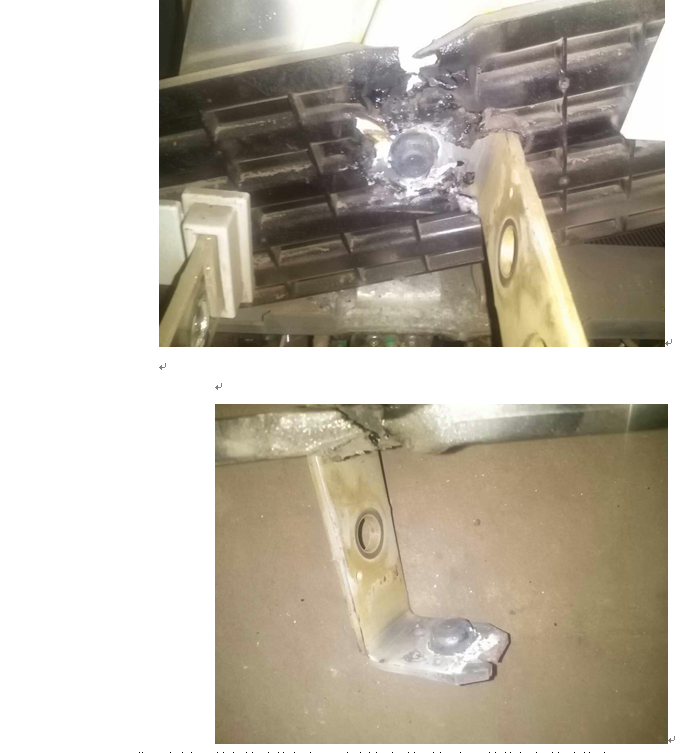

拆開機器之后看到進線電抗器的輸入端連接的三相母線排中，中間一相的兩段母線排中間的連接螺釘已經嚴重的由于拉弧現象而導致被焊住。螺釘周圍的絕緣被燒化，有一個洞。

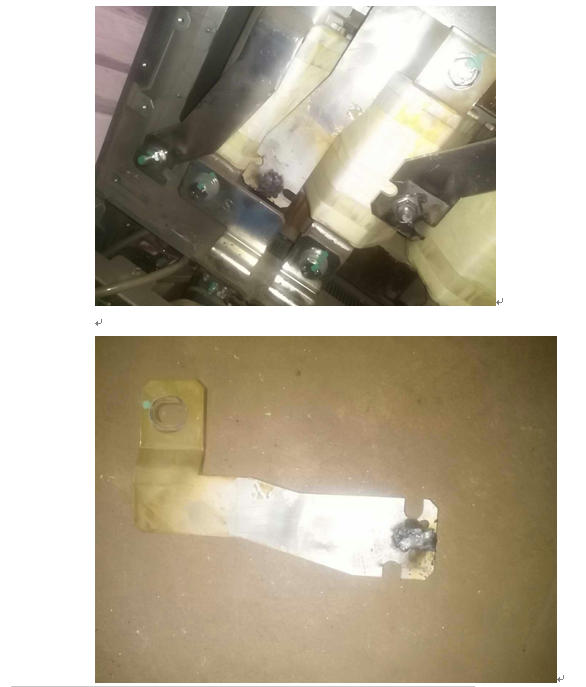

進一步拆開所有的連接螺釘，（在拆螺釘的時候發現其他螺釘的連接也有松動現象）取下黑色的絕緣板，母線排中的其中一段母線排就被一同取下。發現中間一相的母線排中連接電抗器的那段母線排上原來被固定住的一節螺桿已經被燒斷，其他相的都完好。

更換有關的絕緣板以及斷裂的連接母排后，3130故障不在出現。

報故障3130的成因分析：

由于進線電抗器的中間一相的進線母排連接終斷，導致變頻器進線缺相，在大負荷情況下就會導致直流母線電壓降低并發生脈動現象，從而報出3130（缺相）故障。

導致母排連接終斷的原因估計可能是由于中間相的2節母排的連接螺母松動，導致在大負荷情況下在松動處出現拉弧現象，最終燒斷了母排的連接螺桿，電源中間相就不能被送入電抗器。最終變頻器發出3130故障。
