ACS800-107風機運行故障解析

行業應用：軋鋼

傳動型號：ACS800-107-3490-7

問題及分析：

1.故障現象：在運行中模塊風機停轉，傳動報故障:模塊之間溫度不平衡。而且不定時出現。

2.故障分析:與風機運行有關系的主要電路;

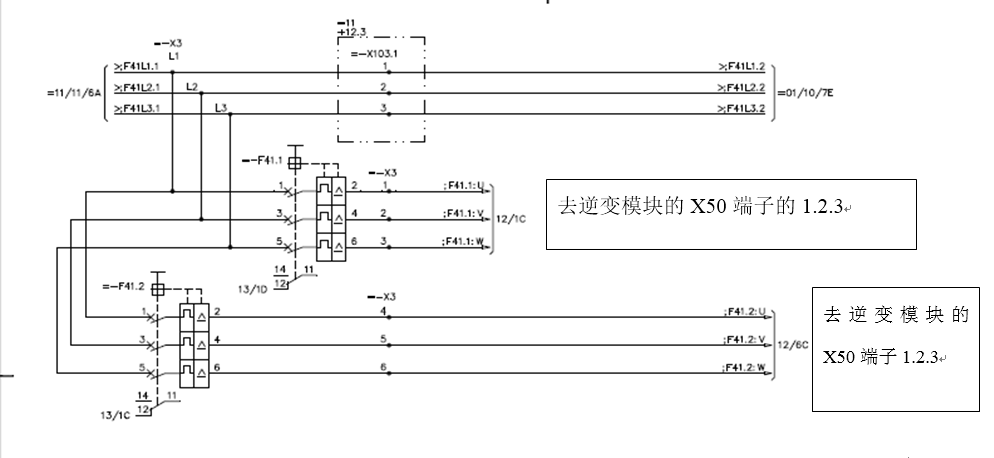

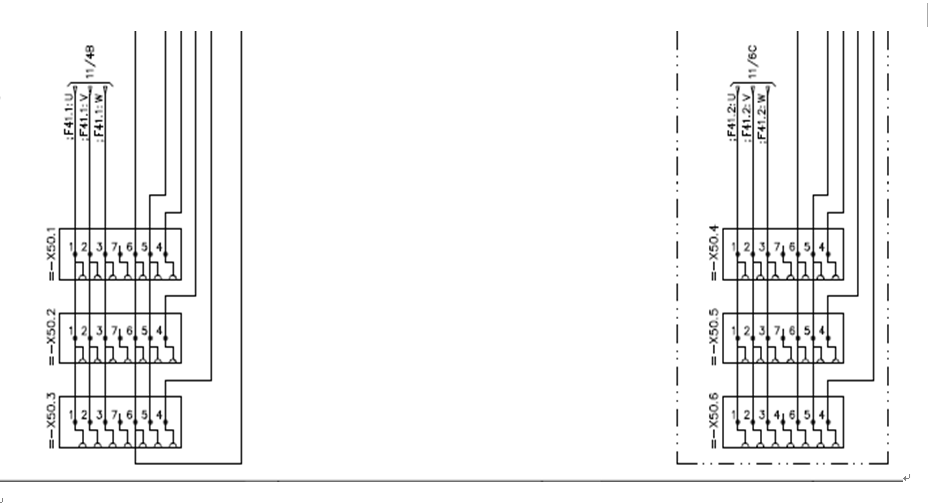

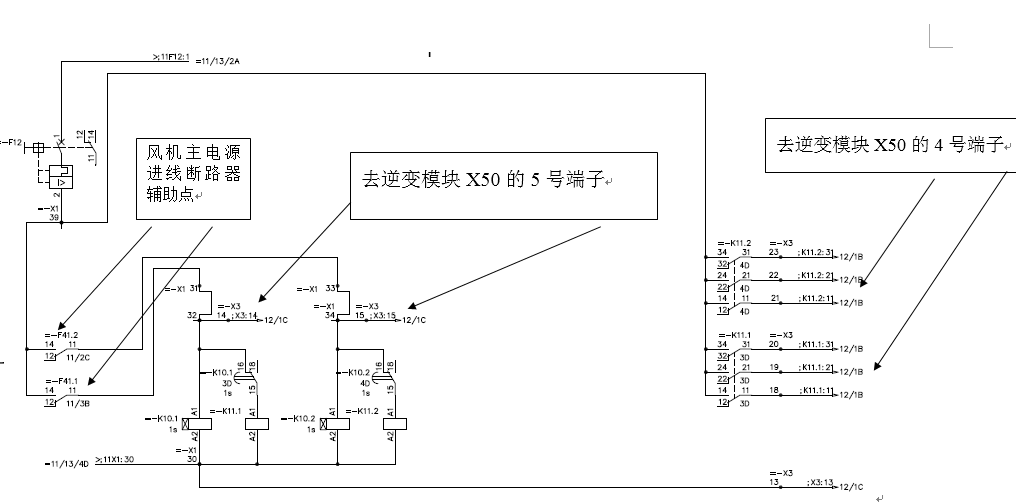

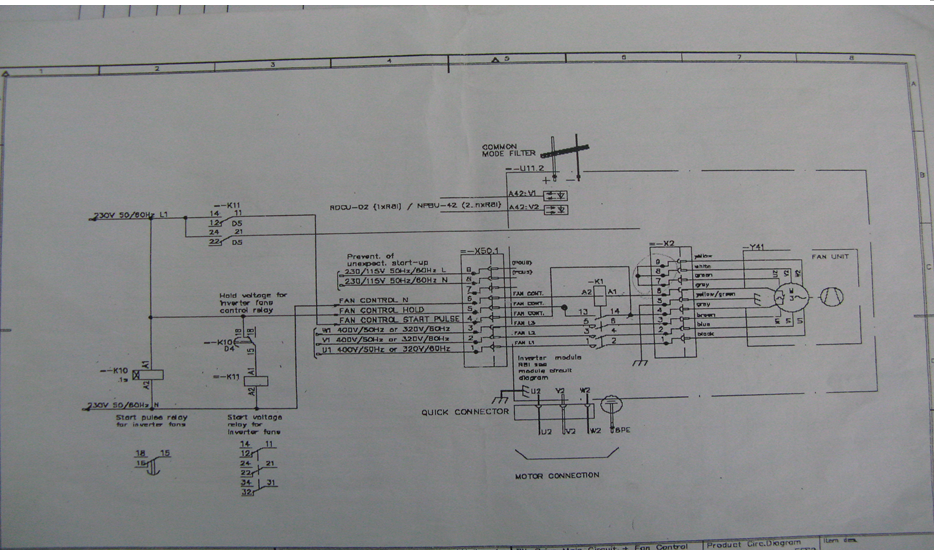

風機啟動過程： 當主電源已經接通后，合柜門上控制電源開關，控制變壓器產生的控制電壓通過F12加到控制回路，通過F41.1和F41.2輔助點把控制電壓送X50 的5號端子，與此同時也把控制電送到時間繼電器K10上，K10的原始閉點在閉合期間使得中間繼電器K11得電，K11的開點  閉合把控制電送到X50的4號端子，通過內部連接線到X2的4號端子以及風機內部的熱開關再回到X2的6號端子，再連到控制接觸器K1的線圈一端。K1的另一端連到X50的6號端子（控制電源的零線）。接觸器K1吸合，三相電源加到風機線圈上，風機運行。同時K1的一個開點也閉合。當控制電送電瞬間后，時間繼電器K10原始閉點斷開，由于K1的一個開點閉合，相當于把X50的4號和5號端子短接，風機處于持續運行狀態。

3.故障處理：

1)在出現故障時，直接測量X2端子排1.2.3端子，發現沒有交流3相電源電壓，說明是模塊內部的接觸器K1沒有吸合。

2）強制閉合中間繼電器K11，在運行后就再也沒有出現過風機停轉的現象。

3）通過上述測量與操作可以判斷如下：

     A.電機內部的熱保護開關不存在問題

     B.模塊內部的接觸器K1不存在問題

     C．X2端子排及其聯接沒有問題

     D．X50端子排及其接線沒有問題

4）導致這個故障的最可能的原因是模塊內部的接觸器K1開點出現開路,導致內部接觸器K1斷開,電機失電停轉.

4.出現風機停轉或時停時轉時的檢測方法:

1)當發現電機停轉后,直接測量X2的1.2.3端子電壓,正常應該有380V電壓,如果沒有這個電壓,就是模塊內部的接觸器斷開而引起的故障
